Simboli tlocrta su grafički prikazi arhitektonskih karakteristika u pisanom tlocrtu. Ovi simboli tlocrta pomažu vam da shvatite gdje se nalaze arhitektonski elementi na dvodimenzionalnom crtežu.
Tlocrti sadrže standardizirane simbole uobičajene u arhitektonskom polju, tako da stručnjaci poput graditelja, arhitekata, inženjera i dizajnera mogu lako da ih prepoznaju i razumiju šta predstavljaju. Poznavanje uobičajenih simbola tlocrta može vam pomoći dok se krećete po crtežima tlocrta i osigurati da ne dođe do pogrešnih komunikacija između zainteresiranih grupa.
Dekodiranje simbola tlocrta
Simboli tlocrta omogućavaju preciznost, jasnoću, dosljednost i komunikaciju između svih koji rade na istom projektu. Ovaj vodič pruža osnovne ideje koje će vam pomoći da shvatite simbole za zidove, vrata, prozore, uređaje, kuhinjske pultove, vodovodne instalacije, namještaj i simbole usluga u svim prostorijama u kući.
Svaki tlocrt treba da ima legendu koja će vam pomoći da shvatite simbole i kompas koji će vas orijentirati u smjeru u kojem se planovi trebaju čitati.
Zidni simboli

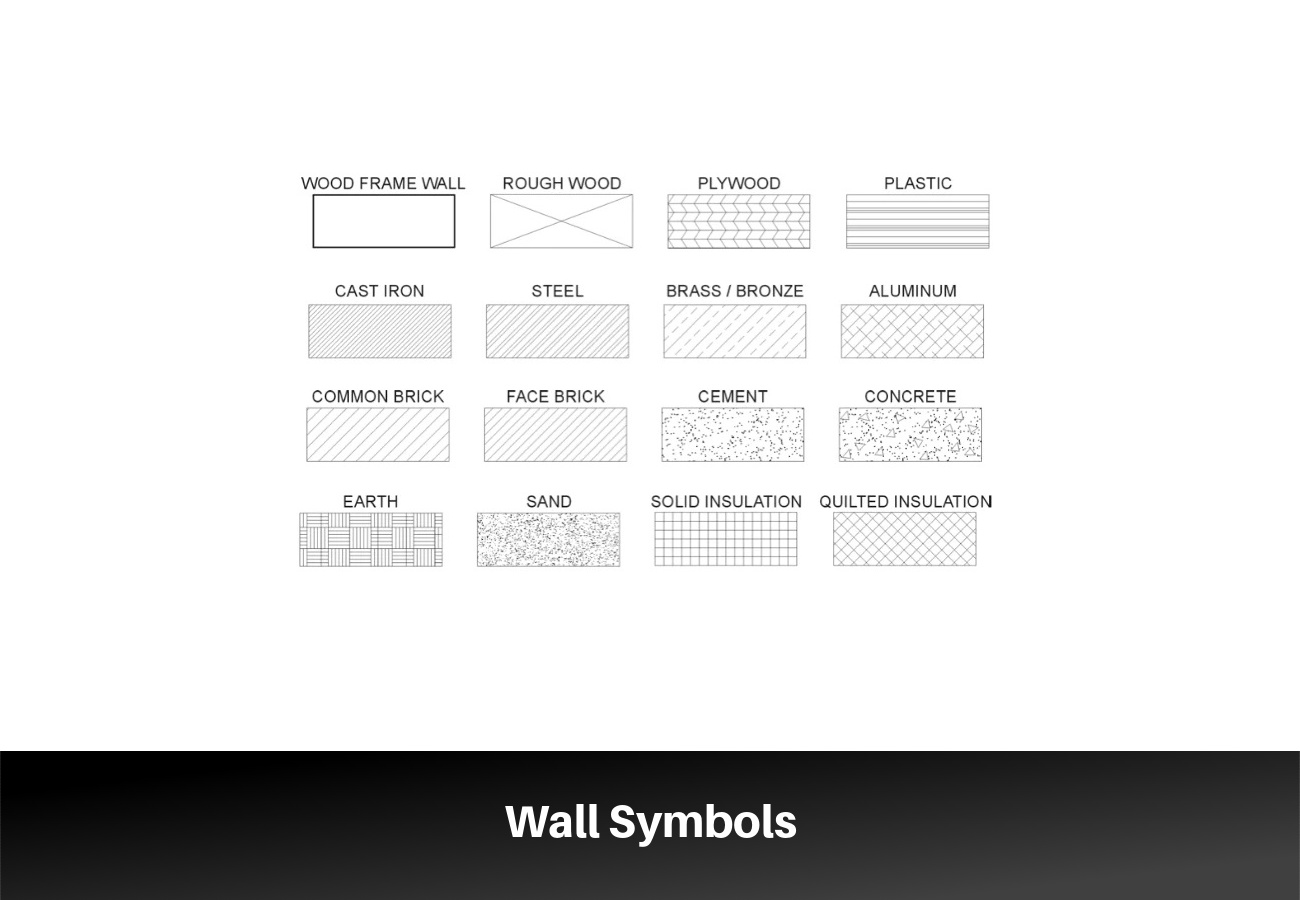

Ovisno o vrsti tlocrta koji gledate, možda ćete vidjeti detaljne zidne simbole ili ne. Arhitektonski crteži će sadržavati vrlo detaljne zidne simbole koji označavaju vrstu zida u tlocrtu, tj. da li je nosivi, temeljni zid, pregradni zid, itd. Ostali tlocrti će pokazati samo da li je zid unutrašnji ili vanjski . Vanjski zidovi su obično debele dvostruke linije koje su ili ostavljene otvorene ili sadrže sjenčanje u sredini. Unutrašnji zidovi će se razlikovati od spoljašnjih zidova. Ponekad umjetnici označavaju unutrašnje zidove samo jednom linijom, ali neki imaju tanke dvostruke linije sa senčenjem.
Simboli na vratima
Tlocrti će označavati otvore vrata raznim simbolima u zavisnosti od tipa vrata. Neki od najčešćih simbola vrata su krilna vrata, džepna vrata, klizna vrata, dvostruka vrata, dvokrilna i okretna vrata.

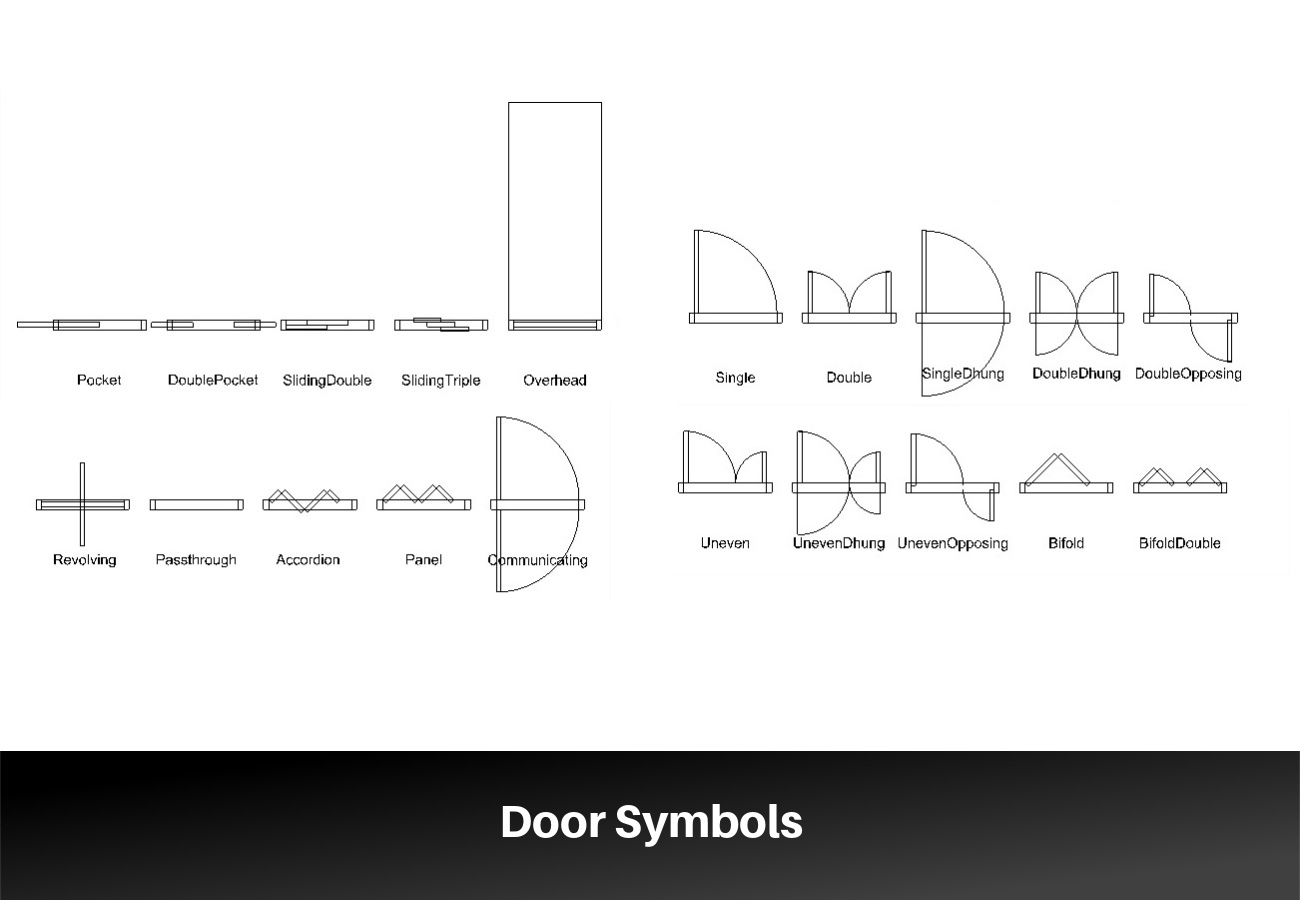

Simbol za krilna vrata – krilna vrata su najčešći tip vrata i ona koju ćete vidjeti na tlocrtima. Arhitekti ukazuju na krilna vrata sa širokim lučnim otvorom. Simbol džepnih vrata – Umetnici džepna vrata predstavljaju linijom koja se povlači u deblji pravougaonik na istoj strani. Simbol kliznih vrata – Dizajneri predstavljaju klizna vrata sa dvije paralelne linije koje se samo dodiruju u sredini. Simbol dvostrukih vrata – Dvostruka vrata su obično dvoja krilna vrata koja su jedna pored druge. Arhitekte ih predstavljaju sa dva luka jedan pored drugog. Simbol dvokrilnih vrata – Dvostruka vrata su predstavljena kao dva trougla u otvoru vrata. Simbol vrata ormara – Simboli vrata ormara su slični krilnim vratima. Predstavljene su malim lukom koji je djelomično otvoren. Obično možete uočiti razliku između krilnih vrata i vrata ormara zbog njihove lokacije na tlocrtu.
Windows
Prozori stvaraju još jednu pukotinu u zidu. Simboli tlocrta prozora se neznatno razlikuju ovisno o planu. Većina jednostrukih i dvostrukih fiksnih prozora označena je nizom od tri linije koje imaju drugačije sjenčanje od zida. Ponekad se na njih ukazuje i prekid u zidu samo jednom uskom linijom. Specijaliziraniji tipovi prozora kao što su krila, klizni i zaljevi označeni su jedinstvenim oblicima.

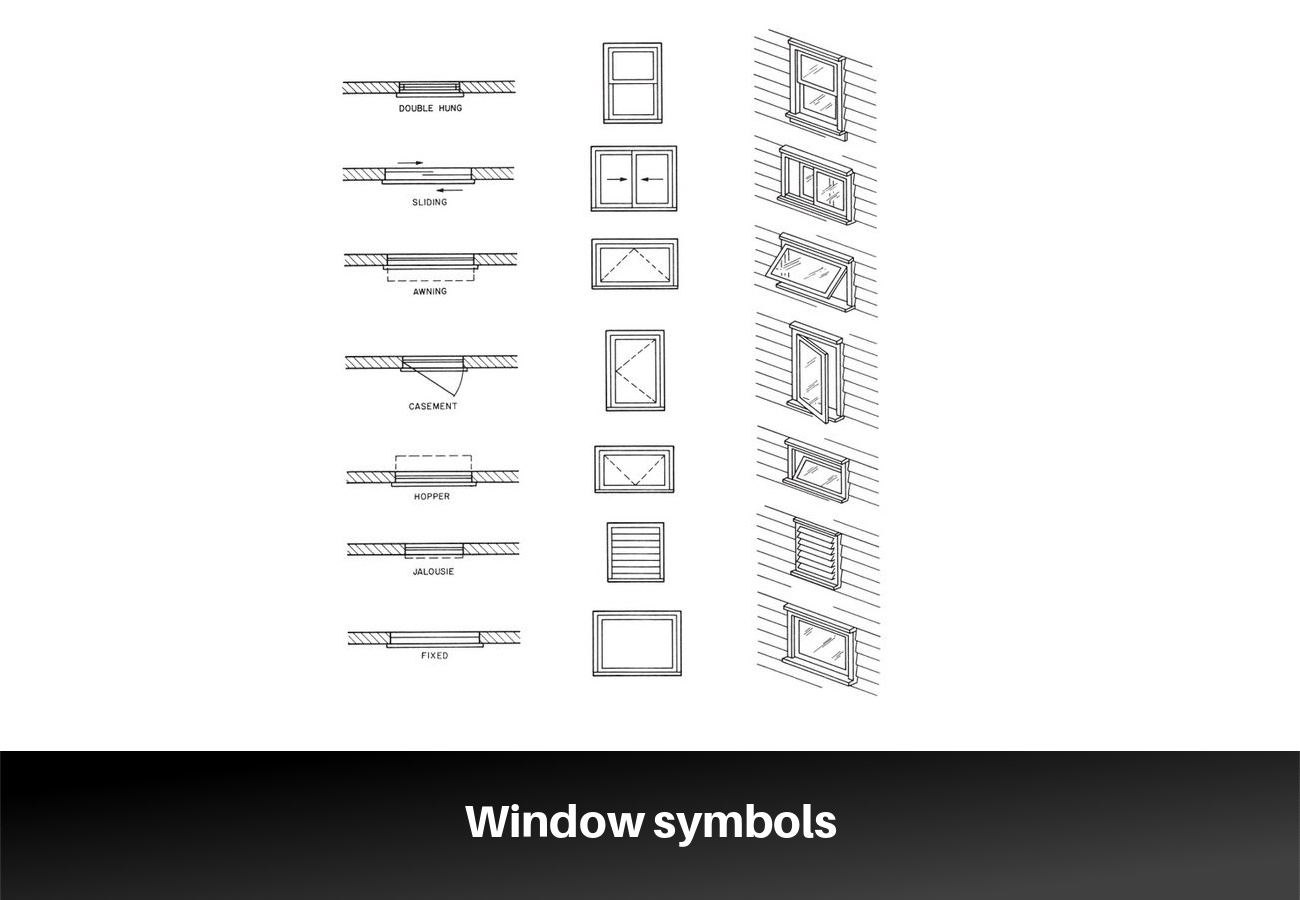

Prozor sa krilima – Prozori sa krilima su predstavljeni pravougaonikom sa dijagonalnom linijom i lukom na jednoj strani koji označava da se okreće prema van. Klizni prozor – Arhitekti crtaju klizne prozore koristeći dva uska pravougaonika s jednim u sredini. Strelice određuju smjer kliznog stakla. Prozor u utoru – erker označava projekciju tri prozora koji su jedan pored drugog.
Aparati

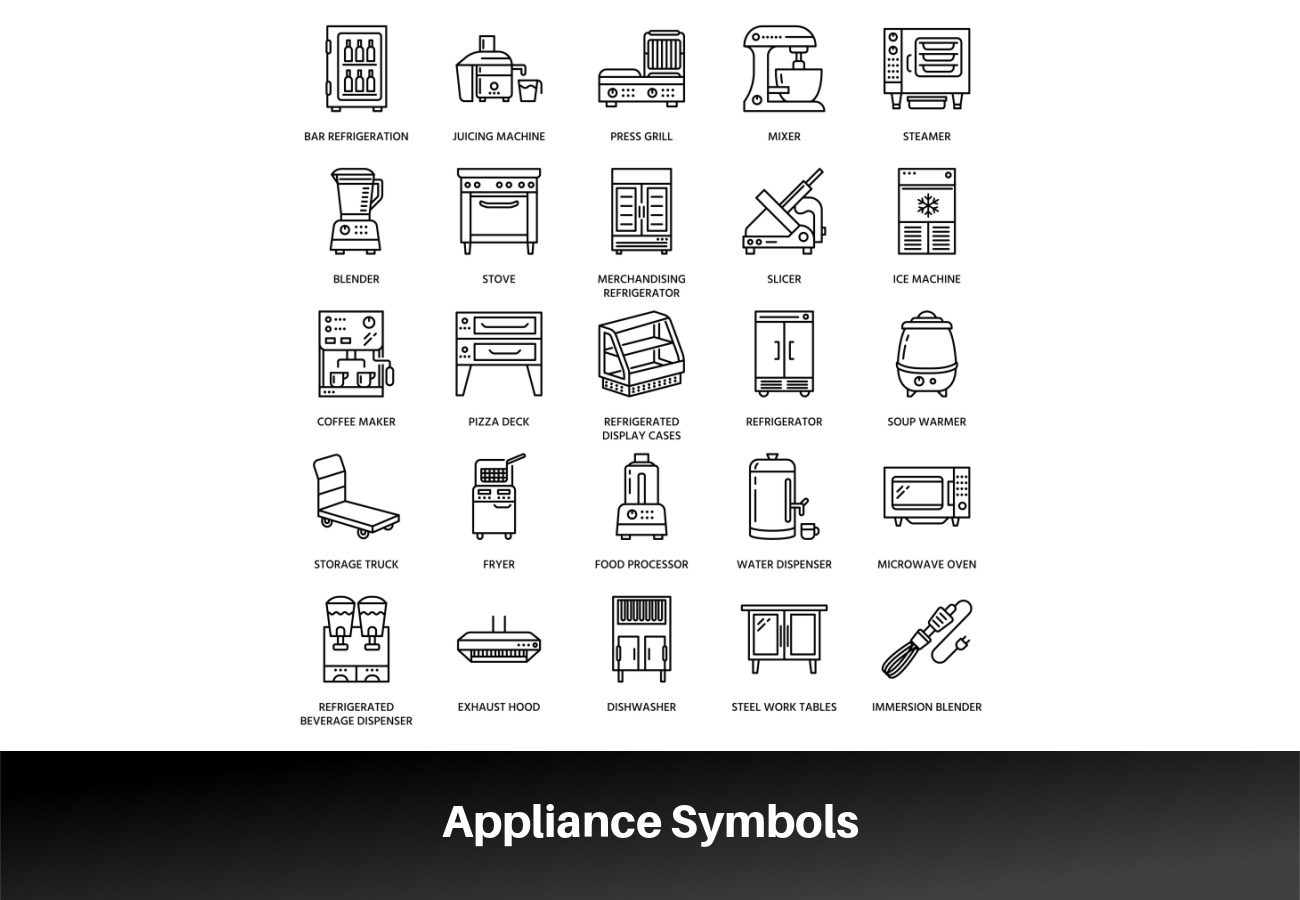

Umjetnici prikazuju uređaje poput mašine za pranje sudova ili štednjaka na tlocrtima jer su često ugrađeni u dizajn. Ponekad imaju jednostavnu oznaku kao što je "DW" za označavanje naziva poput mašine za pranje sudova. Umetnici označavaju ugrađeni uređaj isprekidanim "X" iznad uređaja koji simbolizira pult ili ormarić.
Štednjak/pećnica – Simbol štednjaka/pećnice je obično pravougaonik ili kvadrat sa četiri kruga na vrhu koji označavaju plamenike. Frižider – Simbol frižidera je pravougaonik sa malim i uskim pravougaonikom na prednjoj strani koji označava vrata. Mnogo puta će ovaj simbol sadržavati točkasto “X” na vrhu kako bi označio da će proizvođači ugraditi frižider u ormare. Mašina za pranje sudova – Simbol mašine za pranje sudova može biti jednostavan kao pravougaonik sa tačkastim „X“ na vrhu. Ponekad možete vidjeti mali "DW" da biste ga razlikovali od brojača. Mikrovalna pećnica – Simbol mikrovalne pećnice je mali pravougaonik sa uskim pravougaonikom na prednjoj strani, koji označava vrata.
Kitchen Counters

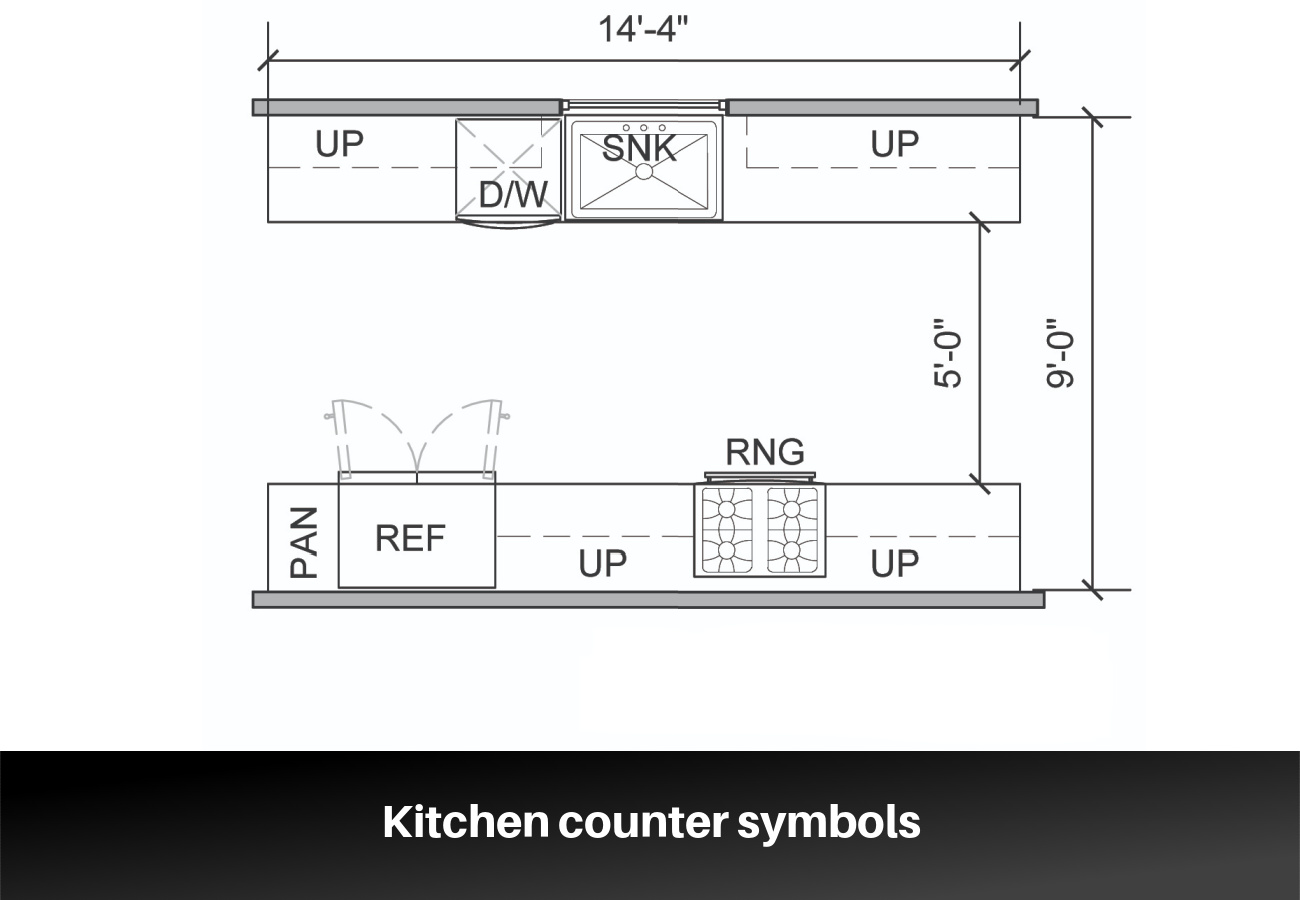

Simboli kuhinjskog brojača su zbirka grafičkih crteža koji označavaju lokaciju i oblik kuhinjskih pultova. Uobičajeni oblici kuhinjskih pultova uključuju dugačke pravokutnike, "L" oblike, "L" sa zakošenim srednjim dijelom i samostojeća ostrva. Unutarnji kuhinjski tlocrti mogu imati jednostavnu oznaku koja označava boju i materijal pulta.
Vodovodni simboli

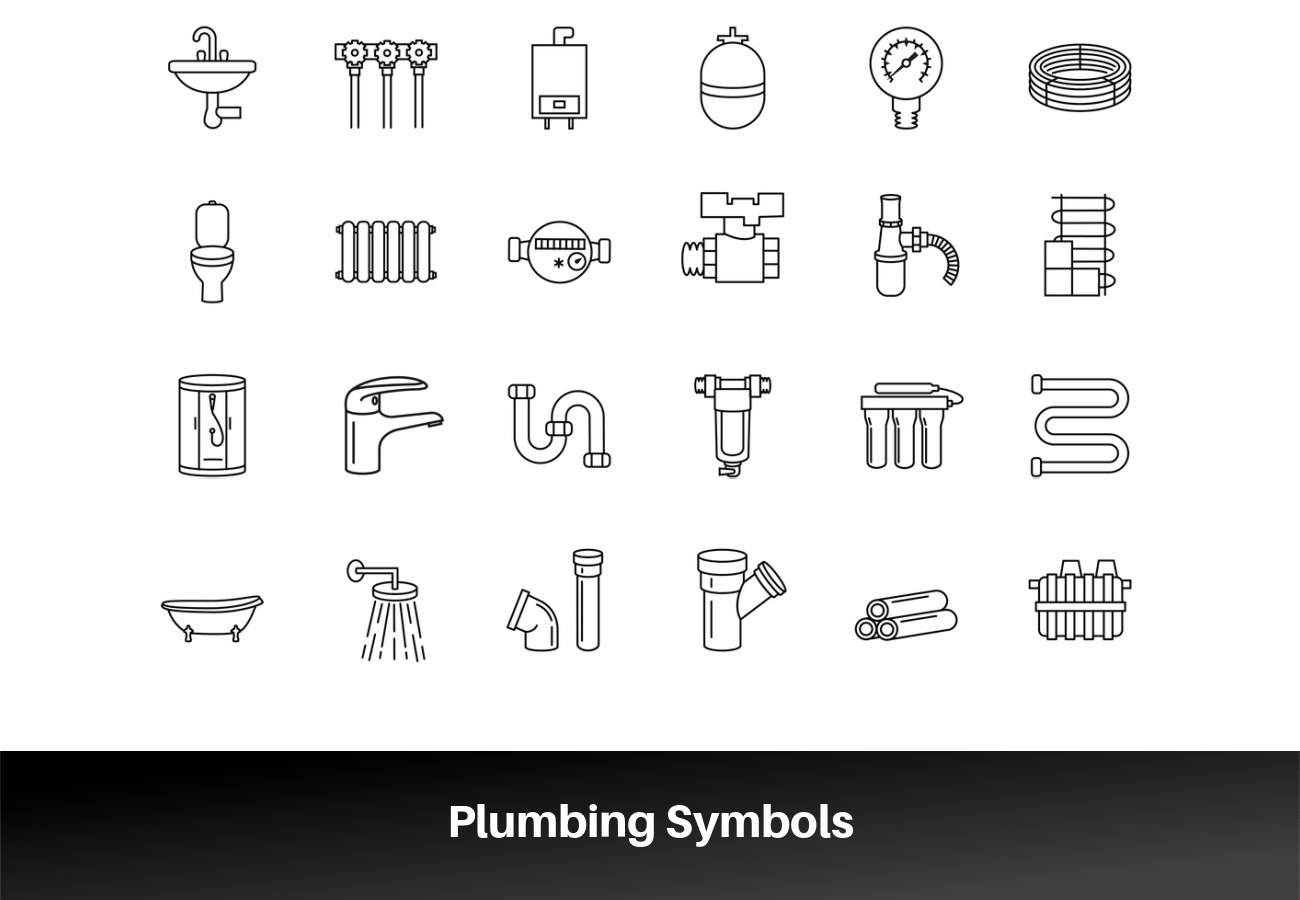

Vodovodni simboli uključuju umivaonike, toalete, tuševe i kade. Planovi bi trebali naznačiti vrstu vodovodnih elemenata sadržanih u planu, jer oni mogu značajno varirati između dizajna. Uobičajeni simboli vodovoda su jednostruki i dvostruki umivaonici, veličina i oblik kade, orijentacija tuša i WC-a. Neki planovi sa više detalja će pružiti informacije u vezi vodova za opskrbu i odvodnju vode, zapornih ventila, bojlera i bojlera. To ovisi o složenosti tlocrta i potrebama graditelja i inženjera.
Simboli za namještaj

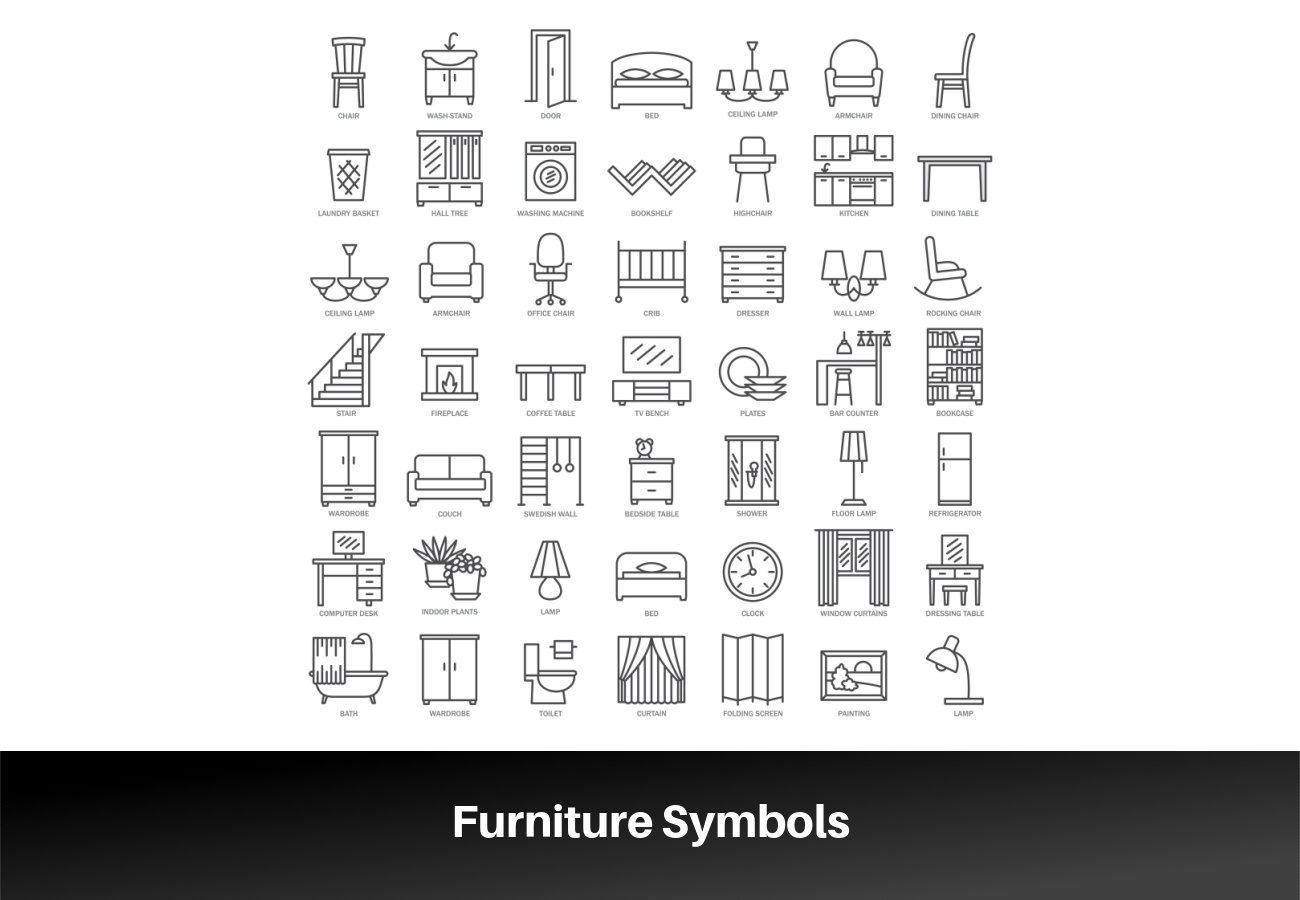

Dizajneri ponekad uključuju pokretni namještaj u tlocrte. Namještaj u tlocrtu pomaže korisniku da bolje osjeti veličinu određene prostorije. Uobičajeni simboli tlocrta namještaja uključuju bračne i odvojene krevete, sofe, komode, ležaljke, stolove i stolice za ručavanje, noćne ormariće i police za knjige. Uključivanje simbola tlocrta namještaja ne daje samo kontekst za veličinu prostorije, već ukazuje na najoptimalniji smještaj.
Simboli stepenica

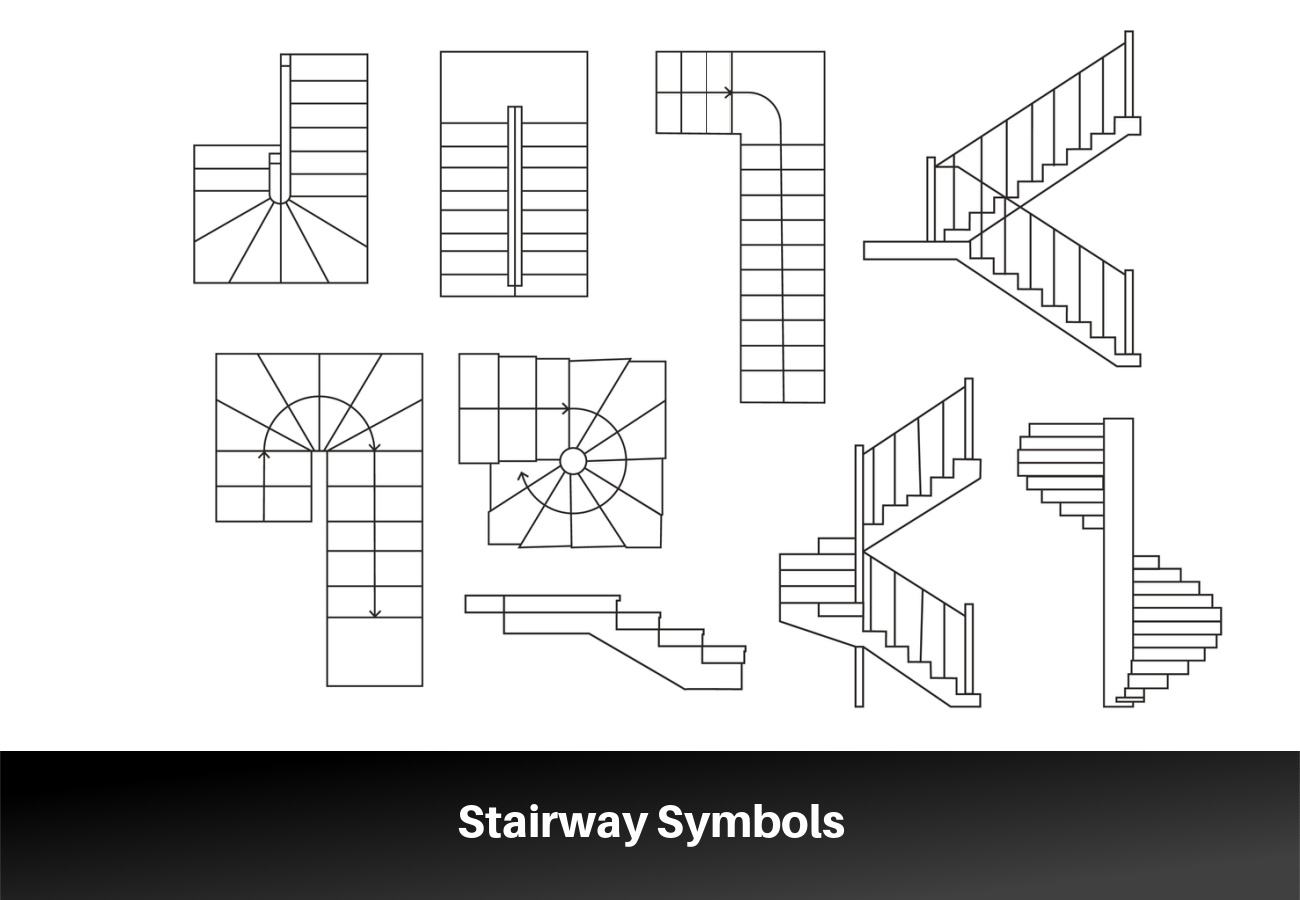

Simboli stepenica pokazuju veličinu i oblik stepenica u dizajnu. Ovi simboli pokazuju skup povezanih pravokutnika ili trokuta sa strelicom koja pokazuje smjer kretanja. Uobičajeni tipovi stepenica uključuju zakrivljene stepenice, stepenice u obliku slova „L“, kružne stepenice, razdvojene stepenice, stepenice sa podestom i ravne stepenice.
