Las longitudes de las vigas abarcan la distancia entre la cima de un techo y el borde exterior de las paredes. Las vigas o armaduras son los miembros estructurales que sostienen el revestimiento de la plataforma del techo y, en última instancia, las tejas y otros productos para techos. Pueden tener colas (extensiones más allá de las paredes exteriores) para proporcionar aleros del techo.
Por qué es importante la longitud de las vigas
Conocer la longitud de las vigas proporciona a los constructores información valiosa necesaria para construir techos de casas que cumplan con los códigos de construcción y proporcionen una estructura segura.
Longitud. Longitud de madera necesaria para llegar desde la cima del techo hasta la pared exterior, más la longitud de la cola. Tamaño. Dimensiones de la madera requeridas para cumplir con el código de construcción y las tablas de luz. Durar. La distancia sin apoyo entre la cumbrera y la pared. Espaciado. Se puede utilizar madera de menor tamaño si se espacian más juntas. Carga de nieve. Las áreas que experimentan fuertes nevadas requieren madera para vigas más pesada.

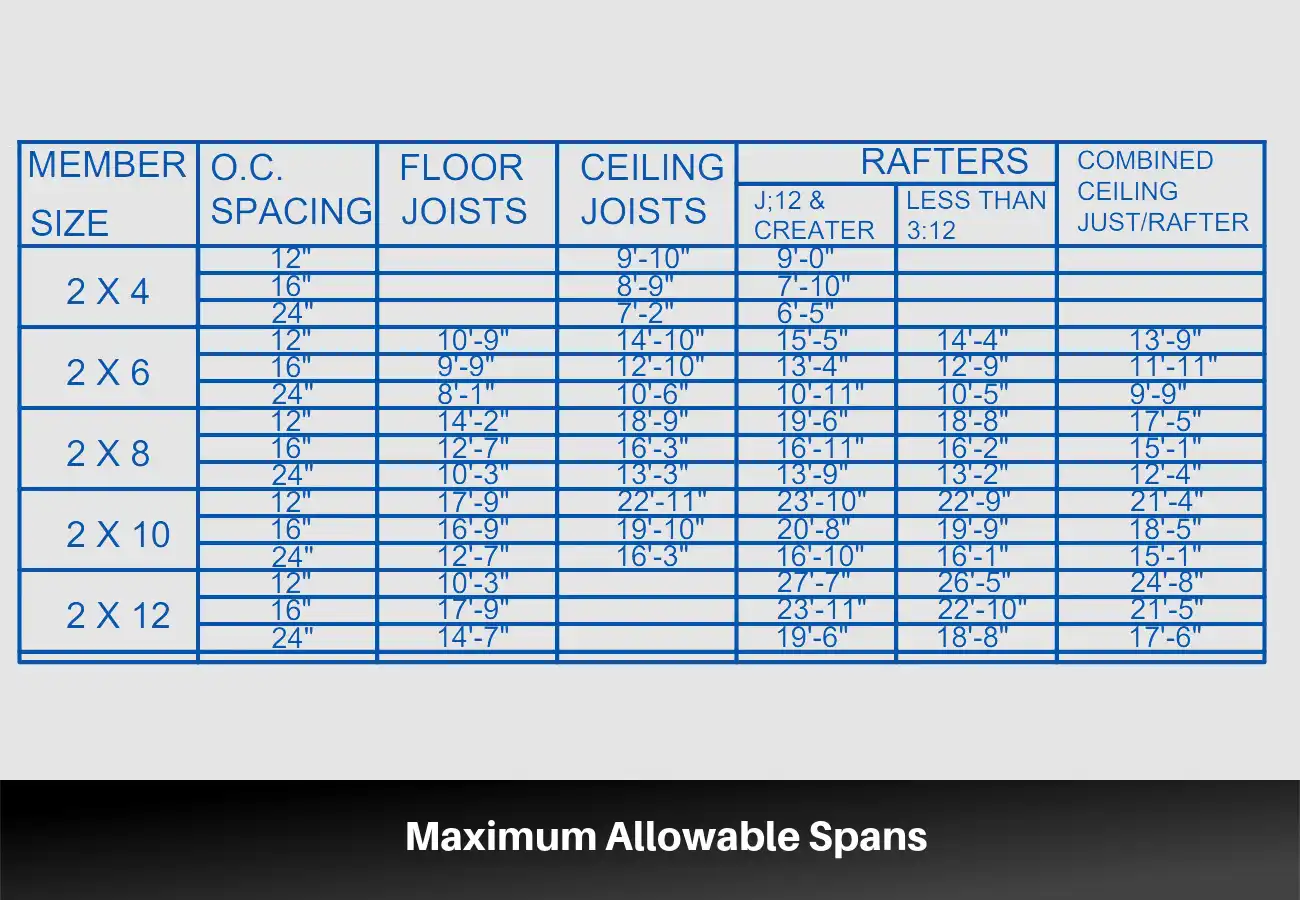

Por ejemplo: si la distancia entre el pico y la pared exterior es de 20' y el techo tiene una inclinación de 6/12, la tabla de arriba dice que el techo requiere 2 x 10 vigas espaciadas a 16” al centro (en el centro).
Ninguna de las maderas dimensionales enumeradas abarcará 20' si está espaciada 24” entre centros. La madera laminada enchapada (LVL) o las vigas en I de viga de armadura (TJI) se pueden diseñar al tamaño de carga requerido para acomodar esa distancia en ese espacio.
Tablas de tramos más detalladas diferencian entre especies de madera. Las maderas más duras, como la cicuta o el abeto, abarcarán distancias mayores que las maderas más blandas, como el pino.
Las tablas de amplitud también están disponibles para áreas en las que hay nevadas importantes. Los tramos de vigas deben poder soportar el peso.

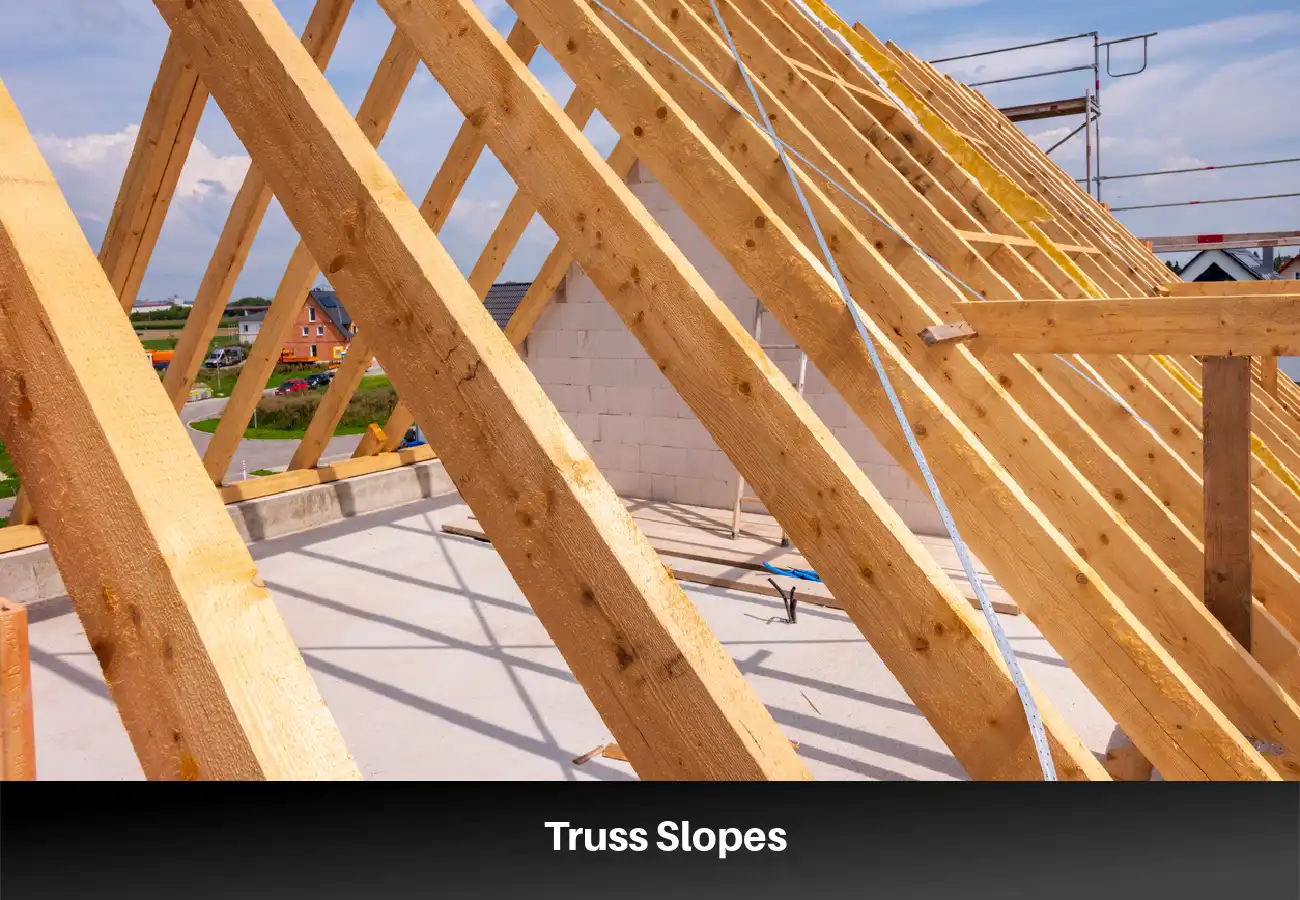

Pendientes de armadura
Las pendientes de las armaduras se calculan de la misma manera que las pendientes de las vigas. La mayoría de las armaduras están fabricadas con una red de 2 x 4 clavadas entre sí para mayor resistencia y soporte. La parte de viga de una armadura soporta más peso que la madera dimensional sin refuerzo debido a la ingeniería.
Calcular la longitud de la viga
La longitud de la viga, también conocida como inclinación o pendiente del techo, se puede calcular de varias maneras. Independientemente del método utilizado, la longitud de una viga es la hipotenusa de un triángulo rectángulo de 90 grados.
Utilizando el teorema de Pitágoras.
recorrido al cuadrado elevación al cuadrado = hipotenusa al cuadrado (longitud de la viga)
Correr. Distancia desde el exterior de la pared exterior hasta un punto directamente debajo de la cima del techo, medida horizontalmente. Elevar. Distancia desde la parte superior de las paredes hasta la cima del techo. Hipotenusa. Distancia desde la cima del techo hasta la pared exterior del edificio.
Calculadora de longitud de vigas: basada en la altura del techo
Ingrese la altura y el recorrido del techo para calcular la longitud de la viga:
Subida (m): Carrera (m):
Longitud de viga (m):
Para cálculos basados en la altura del techo:
subida² carrera² = longitud de viga²
longitud de la viga = √(elevación² recorrido²).
Utilice una calculadora científica para encontrar la hipotenusa
Una vez que se han tomado las medidas de recorrido y elevación, se pueden conectar a una calculadora científica para encontrar la longitud de la viga. El siguiente breve vídeo de YouTube ofrece excelentes instrucciones.
La ilustración de arriba muestra un techo con voladizo. Para obtener la longitud total de la viga, el tramo debe incluir la distancia del voladizo. Mida horizontalmente desde la pared exterior hasta el centro de la pared. Agregue el tamaño preferido del voladizo a la distancia del recorrido de la pared. Los tamaños de voladizo estándar son 12”, 16”, 18” y 24”. Los diseñadores, arquitectos y propietarios de viviendas pueden especificar muchos otros tamaños por motivos personales o medioambientales.
Mida desde la parte superior de la pared hasta la cumbrera para realizar el ascenso. Introduce los números en una calculadora científica siguiendo las instrucciones de YouTube anteriores. Incluye encontrar la raíz cuadrada. La respuesta será tan precisa como la información ingresada en la máquina. Si el recorrido es de 12' 3 ⅜” y la elevación es de 5' 9 ½” use esos números para obtener la longitud exacta de la viga.
Número y tamaño de vigas requeridas
Conocer la longitud de la viga permite a un contratista o constructor de bricolaje pedir el tipo y la cantidad de madera necesaria para construir un techo. Comparar la longitud con la tabla de tramos anterior proporcionará:
Tamaño de la madera. No es necesariamente la mejor práctica comprar madera más pequeña que solo cumpla con los requisitos del código de extensión. El uso del siguiente tamaño más grande crea una estructura de techo más resistente, especialmente en lugares con mucha nieve. Espaciado. La mayoría de las vigas del techo están espaciadas a 24” entre centros, si es posible, para reducir costos. Se utilizan 12” y 16” entre centros para mayor resistencia o para cumplir con el código debido a las longitudes sin soporte involucradas. Número de vigas. Una vez que se determinan el tamaño de la madera y el espaciado, es un ejercicio matemático simple medir la longitud del edificio y dividir por la distancia de espaciado para obtener la cantidad de vigas necesarias. Multiplica por dos para ambos lados del techo.
Las tablas de tramos de vigas no incluyen la longitud que se extiende fuera de las paredes. La mesa solo aprovecha la distancia sin soporte entre la cumbrera y la pared. Al pedir vigas, asegúrese de agregar la longitud del voladizo. Debido al ángulo, la longitud adicional será mayor que la distancia horizontal del voladizo. Solicitar 24” adicionales de viga no resultará en un saliente de dos pies.
