A la hora de decorar, probablemente tengas las cosas bajo control. Pero cuando se trata de cableado y elección de enchufes, no se preocupe si no sabe qué hacer. La mayoría de la gente no sabe nada sobre cableado.
Por ejemplo, ¿alguna vez has oído hablar de un establecimiento de GCFI? Quizás no, pero probablemente los hayas visto antes. A menudo se ven en baños sobre lavabos con dos botones, el botón de reinicio y el botón de prueba.
Su propósito es claro y efectivo, y lo suficientemente importante como para que todos aprendamos más sobre ellos. Cuando su electricista esté instalando enchufes, pregúntele si puede usar enchufes GFCI cuando sea necesario y pronto comprenderá por qué.
¿Qué es una salida GFCI?
GFCI significa tomas de corriente con interruptor de circuito de falla a tierra, un tipo específico de toma de corriente. Están diseñados para apagarse en caso de emergencia y es mucho menos probable que causen una descarga eléctrica a alguien que los enchufes estándar en la vida cotidiana.
Una falla a tierra ocurre cuando la electricidad llega al suelo sin querer. Esto sucede cuando la corriente eléctrica escapa de los cables aislados y encuentra otro conductor. No hace mucho, esto significaba un peligro inminente.

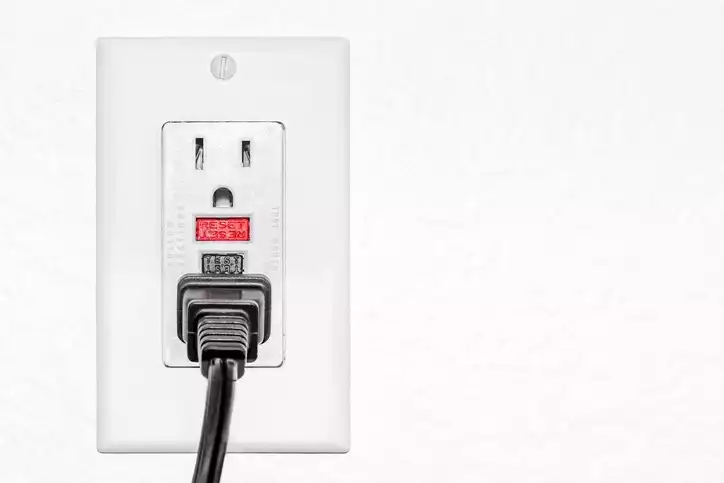

La salida GFCI fue creada para evitar que esa corriente electrocutara a un ser humano. Un tomacorriente doméstico estándar tiene dos ranuras para enchufes de tres clavijas. La salida GFCI también lo hace, pero se agregan un botón de “PRUEBA” y un botón de “RESET”.
Estos botones permiten monitorear y contener la corriente. Por eso es una buena idea presionar el botón de reinicio al menos una vez al mes para que siga funcionando. El botón de prueba puede probar el cierre del tomacorriente.
Sí, el GFCI aún te dará una descarga eléctrica, pero no permitirá que sigas electrocutado. Es posible que reciba una breve descarga, pero el tomacorriente puede detener la corriente si está en peligro y ha demostrado ser eficaz para hacerlo.
¿Es diferente un receptáculo GFCI?
En resumen, no, un receptáculo GFCI es lo mismo que un tomacorriente GFCI. Un receptáculo es siempre un tomacorriente, pero un tomacorriente no es sólo un receptáculo. Las dos definiciones pueden ayudarle a ver la ligera diferencia en el uso de los términos.
La palabra salida es un término más amplio que la palabra receptáculo. Eche un vistazo a estas dos definiciones sencillas para ayudarle a saber qué término utilizar. En caso de duda, utilice la palabra "salida" en lugar de "receptáculo".
Salida: punto de un circuito eléctrico del que se puede extraer corriente. Toda la caja puede considerarse un tomacorriente, incluso si tiene varios enchufes. Aún puedes usar el término outlet para describir este cuadro.
Receptáculo: toma de corriente en la que se puede insertar el enchufe de un dispositivo eléctrico. Este es un término que puede usar para cada “tomacorriente” al que puede enchufar cosas. Este es más bien un término singular.
Colocación del cableado de salida GFCI
El Código Eléctrico Nacional (NEC) exige que los enchufes eléctricos que estén muy cerca del agua siempre sean GFCI. Esto es fácil de entender pero siempre habrá excepciones. Por ejemplo, en casas antiguas.
Las casas que se construyeron antes de las regulaciones de tomacorrientes GFCI no tendrán estas reglas la mayor parte del tiempo. Pero siempre es recomendable instalarlos de todos modos porque será mucho más seguro hacerlo que dejar los antiguos.
Dónde instalar la salida GFCI
Baños Encimeras de cocina Cuartos de lavado Cerca de calentadores de agua Garajes Sótanos
Nunca hay nada de malo en instalar un tomacorriente GFCI, pero sí hay algo de malo en no tener ningún tomacorriente GFCI. Entonces, si tiene dudas, lo más seguro es elegir tomacorrientes GFCI en lugar de los estándar.
No tenga miedo de instalar los estándar cuando esté en un área con poca humedad, pero siempre esté seguro cuando haya humedad. Incluso en el sótano, donde no hay flujos directos de agua pero existe la posibilidad de que se acumule humedad.
Instalación de salida GFCI
La instalación del tomacorriente GFCI por primera vez solo debe realizarla un electricista profesional. Pero si ya tiene uno instalado, puede reemplazarlo con bastante facilidad siguiendo instrucciones sencillas. Sólo ten siempre mucho cuidado.
El conocimiento general de los enchufes, la electricidad y el cableado es importante, pero solo debe ser básico. Sin embargo, nunca dude en llamar a un electricista si alguna vez no está seguro de cuándo llega a un determinado paso o desde el principio.
Paso 1: apague la energía
Este paso es el más importante porque, sin él, definitivamente te lastimarás. Entonces, lo primero que debes hacer es cortar la alimentación del tomacorriente. Vaya a su caja de interruptores y busque el interruptor correcto.
Intente enchufar algo al tomacorriente antes de comenzar para asegurarse de que esté funcionando. Luego, apague el interruptor que crea que es correcto y vuelva a intentarlo. Así es como puedes probar para ver si tienes el interruptor correcto y apagaste la alimentación.
Paso 2: quitar la cubierta
Debe quitar la tapa del tomacorriente para comenzar a trabajar en el tomacorriente. Así que utilice el destornillador adecuado y retírelo. En este punto, querrás mantener un detector de voltaje cerca para asegurarte de que todo lo que toques esté claro.
Son bastante fáciles de usar. Si lo sostienes junto a un cable caliente, la luz parpadeará. Hay diferentes versiones pero esta es la versión básica. Lleve siempre uno consigo cuando trabaje con cableado o electricidad.
Paso 3: quitar el enchufe antiguo
Retire el tomacorriente viejo de la caja eléctrica con un destornillador. Probablemente será un destornillador Phillip, pero continúa y asegúrate verificando el tipo de tornillo que sujeta el tomacorriente en la caja.
Generalmente hay dos tornillos en la parte superior y dos en la parte inferior. Cuando retire estos tornillos y saque un poco el tomacorriente, notará que lo único que sujeta el tomacorriente son algunos cables. Aquí es cuando las cosas se complican un poco más.
Paso 4: quitar los cables
Retire los tres cables conectados y tome nota de cuáles van a dónde. Los tornillos también pueden ser de diferentes colores si no han sido reemplazados antes. Normalmente, el código de colores es más o menos así.
El cable negro se conecta a un tornillo de latón u oro en un lado y está caliente. El cable blanco se conecta a un tornillo plateado en el lado opuesto y es neutro. El cable verde o de cobre se conecta en la parte inferior del tomacorriente a un tornillo verde y es el cable a tierra.
Paso 5: abra el nuevo establecimiento
Conecte el nuevo tomacorriente GFCI de la misma manera que desconectó el tomacorriente anterior, utilizando el método codificado por colores que acabamos de comentar. También debería haber dos tornillos adicionales en los lados inferiores del nuevo tomacorriente.
Debe haber cinta adhesiva sobre ellos, pero no la retire. No son necesarios en este momento y sólo deben ser utilizados por un electricista que sepa lo que están haciendo. Si eres tú, continúa, que ya sabes para qué sirven.
Paso 6: conecte la salida
Conectar el tomacorriente debería ser bastante fácil. Simplemente conecte los cables mientras desconectaba los viejos y luego atornille la caja. Recuerde, deje la cinta puesta, no dañará nada. Si tienes curiosidad, contacta con un electricista.
Si está reemplazando un tomacorriente estándar por uno GFCI, es posible que necesite una nueva tapa del tomacorriente, pero la caja aún debería funcionar. Así que asegúrese de tener un nuevo tomacorriente oculto antes de comenzar que esté hecho para este tipo de tomacorriente.
Paso 8: Pruébelo
Después de volver a colocar la cubierta, puede volver a encender el tomacorriente. Luego, presione el botón "Restablecer" en la parte frontal del tomacorriente GFCI. Finalmente, conecte algo que le permitirá saber si está funcionando o no.
Para una prueba aún mejor, conecte algo que funcione continuamente y luego presione el botón "Probar". Esto le permitirá saber si todo está funcionando correctamente. El botón de prueba se puede utilizar en caso de emergencia.
Contratar a un profesional
Nuevamente, siempre recomiendo contratar a un profesional si te lo puedes permitir. No sólo te permitirán estar tranquilo sabiendo que todo se hace correctamente, sino que también te enseñarán algo que no sabes.
Sin embargo, es mejor contactarlos de antemano y preguntarles si le permiten asistir a la lección. Algunos electricistas prefieren trabajar de forma rápida y en privado. Así que pregunta con antelación para asegurarte de que puedes aprender de ellos.
Si no te dejan y eso no te importa, entonces contratalos. Simplemente consulte primero las reseñas para asegurarse de que no haya habido ningún contratiempo. Porque en materia de electricidad no hay lugar para errores.
