Înclinarea acoperișului este panta creată de căpriori sau ferme. Se măsoară de la creastă, sau vârful acoperișului, până la peretele exterior.
Calcularea înclinării acoperișului este necesară pentru a determina cantitatea de materiale necesare pentru acoperiș. Antreprenorii folosesc înclinația acoperișului și lungimile capriorilor pentru a-și da seama de nevoile de acoperire. Cunoașterea în avans a terenului vă ajută să decideți cum să poziționați materialele pe acoperiș și dacă acesta poate fi mers pe jos. (Pasta de 4/12 și mai mică este confortabil pentru a merge. 6/12 mai puțin confortabil. Orice mai abrupt este periculos sau de netrecut.)
Calculator de înclinare a acoperișului
Introduceți înălțimea și curgerea acoperișului pentru a calcula panta:
Ridicare (m): alergare (m):
Înclinarea acoperișului (x:12):
Înclinarea acoperișului (%):
Lungimea capriorului (m):
Unghiul de înclinare a acoperișului (grade):
Cum se calculează înclinația acoperișului: Ghid pas cu pas cu exemplu
Măsurați lungimea cursei – este distanța orizontală dintre coama acoperișului și peretele clădirii. Să presupunem că este egal cu 5 metri. Măsurați înălțimea acoperișului dvs. Să presupunem că este egal cu 1,5 metri. Calculați lungimea căpriorului, înlocuind aceste valori în următoarea formulă:
căprior² = ridicare² alergare² = 1,5² 5² = 2,25 25 = 27,25
căprior = √27,25 = 5,218 metri
Calculați panta acoperișului ca proporție de ridicare și rulare:
pitch = ridicare / alergare = 1,5 / 5 = 0,3
Recalculați această valoare într-un unghi:
unghi = arctan(pitch) * 180 / pi = arctan(0,3) * 180 / pi = 16,7°
În cele din urmă, puteți găsi panta acoperișului sub forma x:12.
x = pas * 12 = 0,3 * 12 = 3,6
Înclinația acoperișului tău este 3.6:12. De asemenea, poate fi notat ca 30% sau 16,7°.

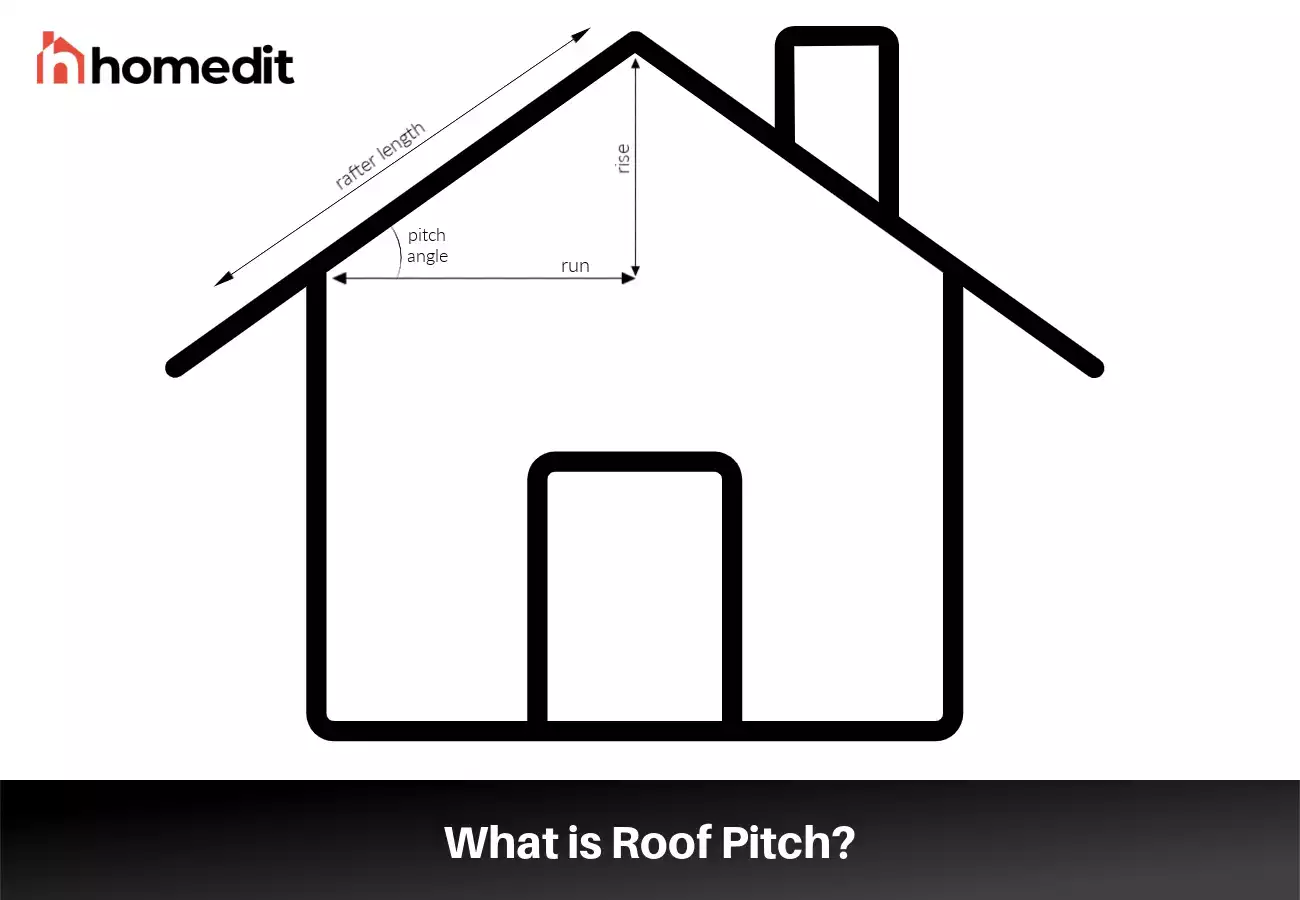

Ce este Roof Pitch?
Înclinarea acoperișului este a treia lungime (ipotenuză) a unui triunghi dreptunghic. Înclinația este destul de des exprimată ca raport între înălțimea și curgerea unui acoperiș.
Creştere. Înălțimea acoperișului măsurată de la vârful pereților până la vârful acoperișului. Alerga. Distanța de la peretele exterior măsurată orizontal până la vârful acoperișului.
Pasul rămâne constant, indiferent de unitatea de măsură – picioare, inci, metri sau yarzi. De obicei, este scris mai întâi cu creșterea și apoi cu alergarea. 4/12 sau 4:12 – fie bară oblică sau cratima este acceptabilă. Matematica din școală – Teorema lui Pitagora – furnizează lungimea pantei.
Creștere la pătrat alergare la pătrat = ipotenuză la pătrat. Creștere împărțită la alergare = înclinare (exprimată ca procent) Înclinare = tan (unghi) Unghiul de înclinare a acoperișului exprimat în grade.
Cunoașterea înclinării acoperișului oferă lungimile căpriorului necesare pentru construirea acoperișului. De asemenea, fermele sunt construite în funcție de pas și se poate adăuga o lungime suplimentară pentru a oferi o varietate de dimensiuni de consolă.
Categorii de acoperișuri
Acoperișurile sunt împărțite vag în patru categorii. Toate au o pantă pe acoperiș pentru a permite scurgerea apei.
Acoperișuri plate. Acoperișurile plate nu sunt complet plate. Panta variază de obicei de la ½/12 până la 2/12. (½ /12 înseamnă jumătate de picior în 12 picioare. Nu jumătate din 12 picioare.) Aceste cifre se traduc la 4,2 % – 16,7 %. Căpriorii pentru acoperiș plat sunt instalate la nivel. Panta este adăugată cu materialul de înveliș sau izolator. Acoperișuri cu înclinare joasă. Pantele de acoperiș cu înclinare joasă sunt mai mici de 4/12. Sindrila trebuie să fie mai lată și necesită tehnici de instalare diferite pentru a preveni scurgerile și deteriorarea vântului. Acoperișuri înclinate convenționale. Pantele convenționale ale acoperișului variază de la 4/12 la 9/12 pante (33,3% – 75%). Ele sunt de obicei mai ușor de construit, iar terenurile de gamă inferioară sunt destul de sigure pentru a merge. Acoperișuri înclinate. Acoperișurile înclinate pot atinge pante de până la 21/12 (175%). Sunt imposibil de mers pe ele, dificil și costisitor de construit și necesită o atenție suplimentară pentru a menține materialul de acoperiș la loc.
Ce este înclinarea standard a acoperișului?
Nu există un standard universal pentru pantele acoperișului. Acestea variază în funcție de locație, climă și cultură, printre alte considerente. Modelele de acoperiș utilizate în diferite locații au evoluat de-a lungul timpului pentru a lua în considerare materialele de construcție, încărcările de zăpadă, volumul ploii și preferințele personale.
O înclinare standard a acoperișului în SUA este între 4/12 și 9/12. Pantele acoperișului din Marea Britanie tind să fie între 40 și 50 de grade (10/12 – 14/12). Multe zone cu climă caldă și uscată optează pentru acoperișuri plate. Există foarte puțină umiditate de aruncat, iar acoperișul ia adesea locul unei terasă sau al unei terțe.
Înclinarea acoperișului | Unghi de înclinare | Descriere |
---|---|---|
4/12 | 18,43° | Înclinație comună a acoperișului în SUA, cunoscută și sub numele de acoperiș „Steeper Slope”. |
5/12 | 22,62° | Puțin mai abrupt decât 4/12 și folosit în mod obișnuit pentru case rezidențiale. |
6/12 | 26,57° | Un acoperiș cu panta 6/12 este o alegere comună pentru multe case, deoarece atinge un echilibru bun între estetică și funcționalitate. |
7/12 | 30,26° | O panta mai abrupta decat 6/12, aceasta panta este adesea folosita pentru a crea mai mult spatiu in pod sau pentru casele cu tavane boltite. |
8/12 | 33,69° | O alegere populară pentru casele cu preferințe estetice pentru acoperișuri abrupte, precum și pentru zonele cu încărcături mari de zăpadă. |
9/12 | 36,87° | Considerat un acoperiș cu „pantă mai abruptă”, acest teren este o alegere bună pentru zonele cu încărcături mari de zăpadă. |
10/12 | 39,81° | Cunoscut ca un acoperiș „foarte abrupt”, acest teren este folosit în mod obișnuit pentru casele în stil gotic și Tudor. |
11/12 | 42,51° | Acest teren este adesea folosit pentru case cu o linie de acoperiș foarte abruptă și poate fi văzut pe multe case în stil european. |
12/12 | 45° | Un acoperiș cu panta de 12/12 este, de asemenea, cunoscut ca acoperiș „plin” sau „în pantă de 100%” și se găsește în mod obișnuit pe casele cu cadru A. |
14/12 | 54,46° | O înclinare a acoperișului foarte abruptă, aceasta este adesea folosită pe clădiri mai mari sau case cu o preferință estetică pentru acoperișuri abrupte. |
16/12 | 63,43° | Acest teren este folosit pentru proiecte specializate, cum ar fi clădiri octogonale sau hexagonale. |
18/12 | 72,47° | Înclinația unui acoperiș tradițional din paie, acest teren este folosit pentru case sau clădiri speciale. |
