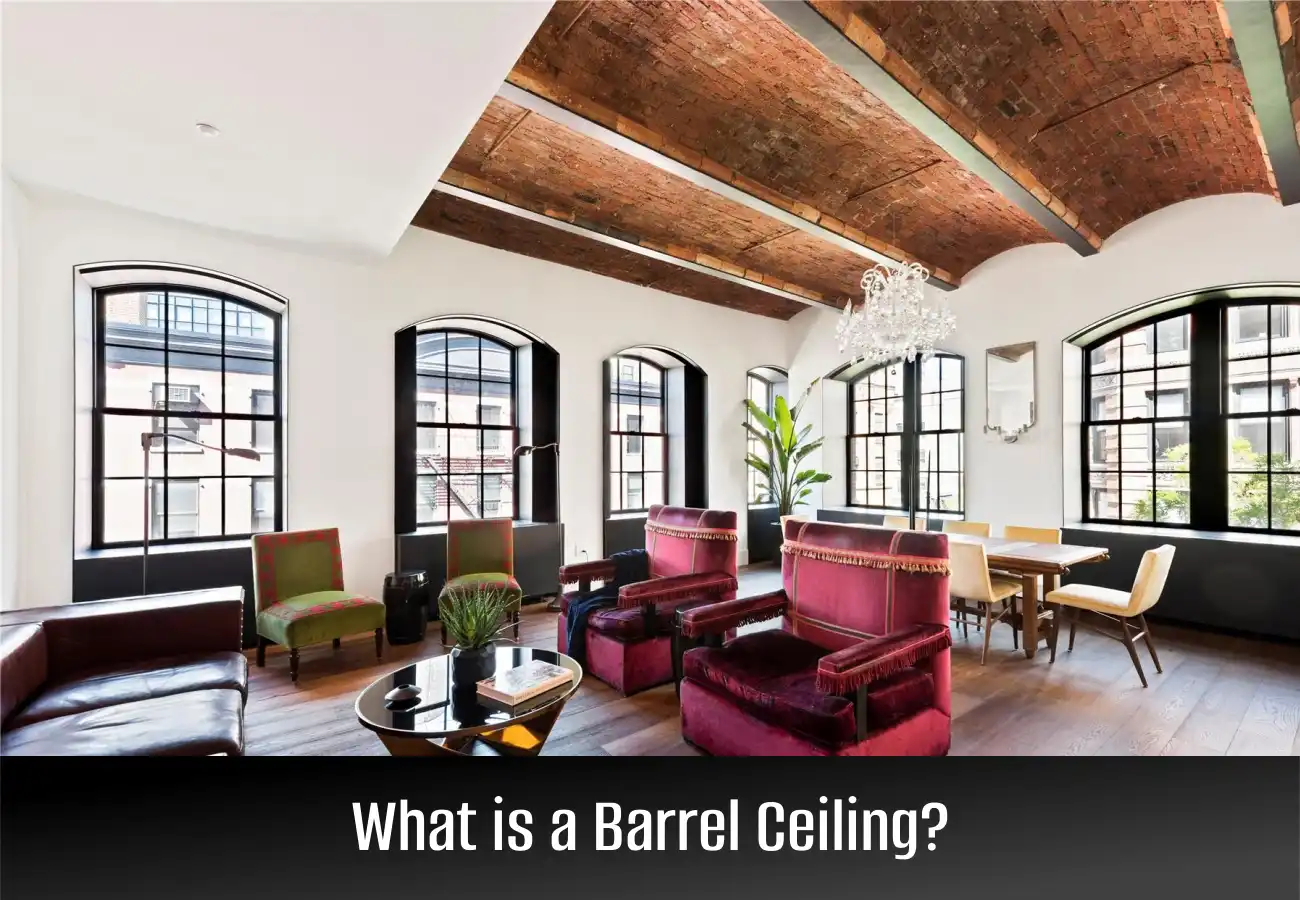

Valené stropy sú známe aj ako valené klenby, tunelové klenby, vozňové klenby a klenby vozňov. Podobajú sa tunelu alebo obrovskému sudu rozrezanému na polovicu pozdĺžne – čo im dáva meno.
Tvoria jeden súvislý oblúk s konzistentným polomerom. Valené klenby, často používané v pivniciach a chodbách, môžu tiež dodať pocit priestoru a elegancie každej miestnosti v dome.
Sudová stropná konštrukcia
Stavebnice sudových stropov sú dostupné od dodávateľov v USA. Môžu byť začlenené do nových domov alebo použité na dovybavenie existujúceho stropu. Vyrezanie priehradových pásov alebo vystuženia krokiev môže narušiť štrukturálnu integritu budovy. Pred pridaním stropu s valenou klenbou požiadajte inžiniera, aby prepracoval systém podpory strechy.
Valené klenbové stropy môžu byť inštalované pod existujúcimi stropmi, ak sú steny dostatočne vysoké. Polkruhová súprava sa zmestí do 4 stopy širokej chodby s 10' vysokými stenami bez straty výšky a priestoru.

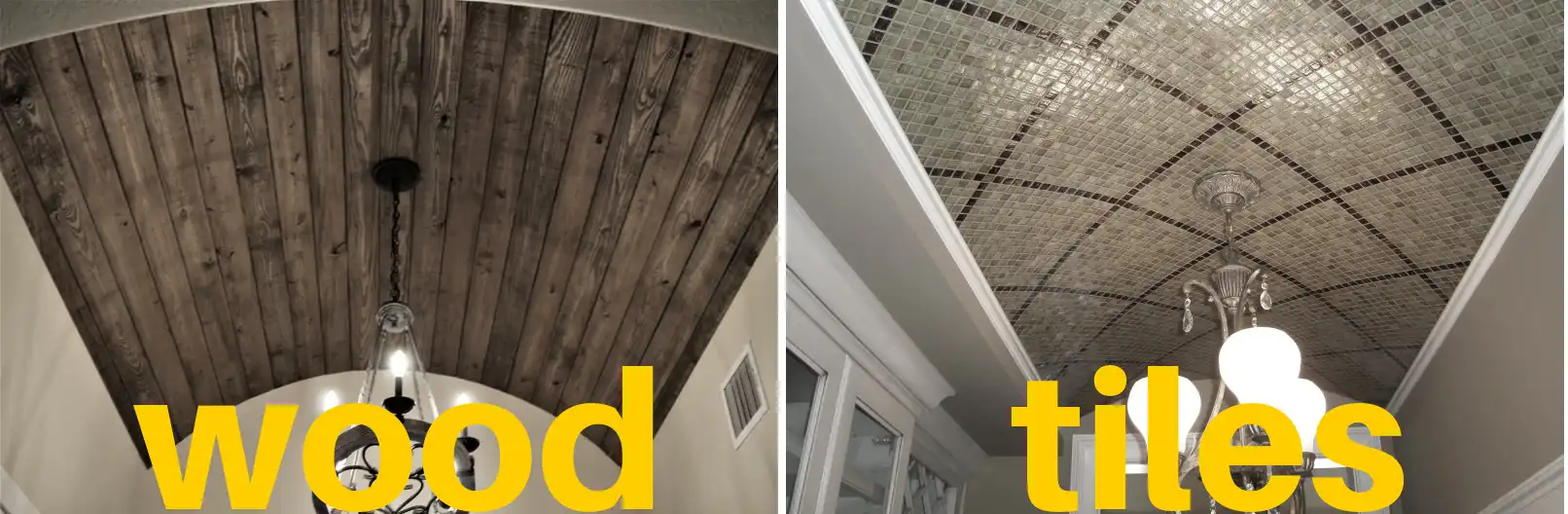

Najstaršia známa tunelová klenba sa nachádza v Babylonii. Pochádza z obdobia okolo roku 4000 pred Kristom. Valené klenbové stropy boli – a stále sú – postavené z tehál, kameňa a dreva. Väčšina nových sudových stropov postavených zo súprav je dokončená sadrokartónovými doskami a farbou alebo drevom.
Sudové stropy – či už postavené od začiatku alebo zo súpravy – sa spoliehajú na tri merania na definovanie klenby.
Dĺžka. Celková vzdialenosť od konca po koniec. šírka. Vzdialenosť od bočnej steny k bočnej stene. Výška (Rise). Vzdialenosť od najvyššieho bodu (zvyčajne stredu oblúka) po najnižšiu časť oblúka. Toto meranie je najdôležitejšie na určenie štýlu sudového stropu.
Všetky tieto merania sú potrebné pri objednávaní zostáv stropov s valenou klenbou.
Štýly sudových stropov
Rôzne zaoblené stropné konštrukcie sa nazývajú valené klenby. A to aj napriek tomu, že nemajú polosudový vzhľad.
Polkruhové. Klasický sudový stropný dizajn s meraním výšky (polomeru) rovnajúcej sa polovici šírky oblúka. Pomerne často upravované na mäkký oblúk alebo eliptický strop kvôli výškovým obmedzeniam. Napríklad polkruhový sudový strop v 20' širokej miestnosti je vysoký 10'. Soft Arch. Tiež známy ako obočie, segmentový alebo plochý sudový strop. Väčšina krivky sa odohráva v blízkosti spojov stien – potom sa splošťuje po celej šírke stropu. Eliptický. Eliptické a mäkké oblúkové vzory sa často používajú zameniteľne. Skutočné elipsovité klenuté stropy majú jemnú krivku presahujúcu vzdialenosť od steny k stene. Je to konzistentná krivka. Špicatý. Špicaté valené klenby sú často navrhnuté ako dve čiastočne oblé strany, ktoré sa spájajú na vrchole strechy.
Medzi ďalšie štýly valcových stropov patrí zvonová krivka, Tudor a gotika.
História stropu sudovej klenby
Klenuté stropy sa často považujú za šikmé steny spájajúce sa na vrchole v strede miestnosti. Nepravda. Valené klenbové stropy sú jedným z mnohých rôznych dizajnov. Niektoré z možností zahŕňajú slabinovú klenbu, rebrovú klenbu, vejárovú klenbu a dvojitú valenú klenbu.
Valené klenbové stropy sú známe a používané už 6000 rokov. Od Turecka cez Egypt až po údolie Indu. A v severnej Európe. Väčšinou sú postavené z kameňa alebo pálených tehál, pravdepodobne kvôli nedostatku dreveného stavebného materiálu.
Sudové stropy sa už dlho používajú na navodenie pocitu úžasu, veľkoleposti a vznešenosti. Často na miestach bohoslužieb, opátstvach a všednejších vládnych budovách, ako je hlavná pošta v Tolede v štáte Ohio.
Pravdepodobne najznámejším a najúžasnejším valeným klenbovým stropom je Bazilika sv. Petra v Ríme. Hlaveň preklenuje loď širokú 89 stôp.
Problémy inžinierskeho stropu
Šípky na obrázku predstavujú bočné sily. Pôvodný dizajn stropu s valenou klenbou nezohľadňuje tento problém, s výnimkou ťažkej pevnej konštrukcie steny. Sudové stropy v pivniciach sa spoliehajú na okolitú pôdu, aby sa zabránilo vytlačeniu stien. Rímske a iné staroveké sudové stropy boli postavené na masívnych kamenných stenách s hrúbkou asi 14 '.
Moderná konštrukcia eliminuje mnohé problémy s bočným tlakom konštrukciou sudových stropov vo vnútri plášťa budovy. Použitie nožnicových väzníkov alebo vystuženého krokvového rámovania zabraňuje tomu, aby akékoľvek závažie dosiahlo valenú klenbu a vyvíjalo tlak na steny.
Výhody sudového stropu – a nevýhody
Sudové stropy sa nemusia obmedzovať len na niektoré veľké historické budovy. Dokážu dodať pocit priestoru a vznešenosti takmer každej miestnosti. Ponúkajú tiež flexibilitu a jednoduchosť dokončovania v porovnaní s inými typmi stropných dizajnov.
Akokoľvek krásne a pôsobivé je väčšina stropov s valenou klenbou, môžu predstavovať značné problémy.
Náklady na energiu. Sudové stropy vo veľkých miestnostiach môžu ľahko pridať 50% k počtu kubických stôp, ktoré vykurujete. Upratovanie. Čistenie stropu a akéhokoľvek zariadenia vo výške je náročnejšie ako čistenie v bežných výškach. Opravy. Dokonca aj výmena žiarovky, ktorá je 15' – 20' nad podlahou, môže byť náročná.
